電気設計の仕様書をAIが自動生成する実践ガイド
「また仕様書か」と思いながら、前回と似たような回路の設計書を1から書き直した経験はないだろうか。機能仕様、電気仕様、部品リスト、インターフェース定義——ベテランが3日かけて仕上げる仕様書も、若手が担当すれば1〜2週間かかる。その間、設計のコアな検討は止まったままだ。
近年、電気設計の世界でAIが仕様書作成を支援するツールが現実のものになっている。「大企業が使うもの」という印象が強いかもしれないが、クラウドベースのEDAツールは中小電機メーカーでも導入ハードルが下がっており、今すぐ試せるレベルに来ている。
電気設計にAIが入ることで、仕様書作成の時間を大幅に短縮できる
電気設計でAIが自動化できる仕様書作成の範囲
「電気設計のAI自動化」と聞くと、回路全体をAIが設計するイメージを持ちがちだ。だが現時点で実用的なのは、既存の制約情報（電気仕様、基板の層構成、熱要件、EMCルール）をインプットとして受け取り、それを満たす設計案を複数生成し、エンジニアが選ぶ、という形だ。
具体的には次の領域でAI支援が機能しはじめている。
- 仕様書ドラフト生成：過去設計のデータと今回の要件定義をもとに、類似製品の仕様書テンプレートを自動生成する
- 部品配置の最適化：熱・信号完全性（Signal Integrity：信号の劣化を防ぐ設計品質）・DFM（Design for Manufacturability：製造のしやすさを考慮した設計）ルールを同時に考慮した部品配置案を提案する
- 設計レビューの事前チェック：基板設計の不整合（信号完全性・電源品質・EMI）をプロトタイプ前に検出する
- インターフェース定義の補完：回路図からコネクタ仕様や信号定義を自動的に文書化する
重要なのは、この段階でAIが「設計を決定する」のではなく、「設計の選択肢を準備する」役割を担うことだ。
Cadenceが3日の作業を75分に短縮した方法
米国のEDA（電子設計自動化）ベンダーCadenceは、PCB設計プラットフォーム「Allegro X AI」にて、部品配置の自動化を中心とした設計支援を実用化している。
従来、熟練設計者が3日かけていた部品配置作業が75分に短縮された。配線長も12%改善している。ツールは基板の外形・層構成・電気制約・DFMルール・スケマティック接続情報を読み込み、物理制約を満たす配置案を生成する。熱シミュレーションと信号完全性解析も組み込まれており、エンジニアはAIが提示した複数の設計案を比較・選択する形で作業を進める。
2025年には、生成AIを用いてPCB仕様をゼロから合成するクラウドベースのシステムに関する白書が公開されており、仕様書生成の自動化が設計の入り口まで広がっている。
Cadence Allegro X AIにより、3日の作業が75分に（従来比10倍以上の効率化）
国内でも始まった「AIが設計する」時代
日本でも設計AIの実用化事例が出てきている。
パナソニック ホールディングスは、電動シェーバー「LAMDASH」のリニアモーター（ムーバー部）の構造を、自社開発の進化的アルゴリズムAIにゼロベースで設計させた。結果、熟練エンジニアが最適設計したモーターと比べて、実測値で出力が15%向上した。現在は電動工具など5件以上の製品開発に展開している。
注目すべきは、このAIが「正解データを大量に学習させる深層学習型ではない」点だ。生物の進化を模倣したアルゴリズムで設計空間を探索するため、人間が想定しなかった構造の最適解が得られる。一方で、材料コストや製造コストの判断は最終的にエンジニアが行う設計フローを明確にしている。
中小電機メーカーにとっての示唆は、「AIが全部やる」でも「AIはまだ使えない」でもなく、「AIが設計案を出す→人間が評価基準で選ぶ」という分業が今まさに実装可能になっているという点だ。
中小電機メーカーが明日から踏む3つのステップ
大手のような専任チームや専用サーバーがなくても、電気設計へのAI活用は始められる。現実的な進め方を示す。
ステップ1：仕様書テンプレートのAI生成から始める 最初から高度な設計自動化を目指さない。まずChatGPTやClaude等の汎用LLMに、過去製品の仕様書フォーマットと今回の要件定義文を与え、「初稿の仕様書を生成する」だけでよい。熟練者が3時間かけていた初稿が、30分のレビューで仕上がるようになる。
ステップ2：EDAツールのAI機能を1工程だけ試す KiCad・Altium Designer・Cadence Allegro等の主要EDAツールにはAIアシスト機能が組み込まれ始めている。「全工程の自動化」ではなく、「部品配置の提案だけ」「DRCの自動チェックだけ」と用途を限定してパイロット運用する。KiCad（無償）から試せるため、ツール費用が懸念の場合はここから始めると導入ハードルが低い。
ステップ3：AIが出した設計案のレビュー基準を文書化する ここが導入成否を分ける最重要ステップだ。次のセクションで詳しく述べる。
「AIの設計案を誰がレビューするか」が導入効果を左右する
AIが設計案を出せるようになったとき、最初に問われるのは技術力ではなく「判断基準」だ。
「この設計案は採用できるか」を判断するために、あなたの工場は何を基準にするか。安全規格（UL・CE）への適合性なのか。コスト上限なのか。製造ラインの加工精度との整合性なのか。ベテランエンジニアがいれば暗黙の了解で判断できることが、AIが出した設計案に対しては「明文化された判断基準」として存在していなければ使いこなせない。
最初に作るべきはAIシステムではなく、判断の地図だ。
具体的には次の3点を先に決めるべきだ。
- 採用基準の文書化：安全規格・コスト上限・製造制約の判断基準を設計標準書に明記する
- レビュー担当者の指名：「AIが出した設計案の最終確認者」を役割として明示する
- 不採用の記録：AIが出した設計案を却下した理由を記録し、次回のプロンプト改善に使う
パナソニックの設計AIも、最終的な材料コスト・製造コストの判断はエンジニアが行う設計フローを明確にしている。AIと人間の役割分担を事前に設計することが、電気設計AIの導入効果を最大化する。

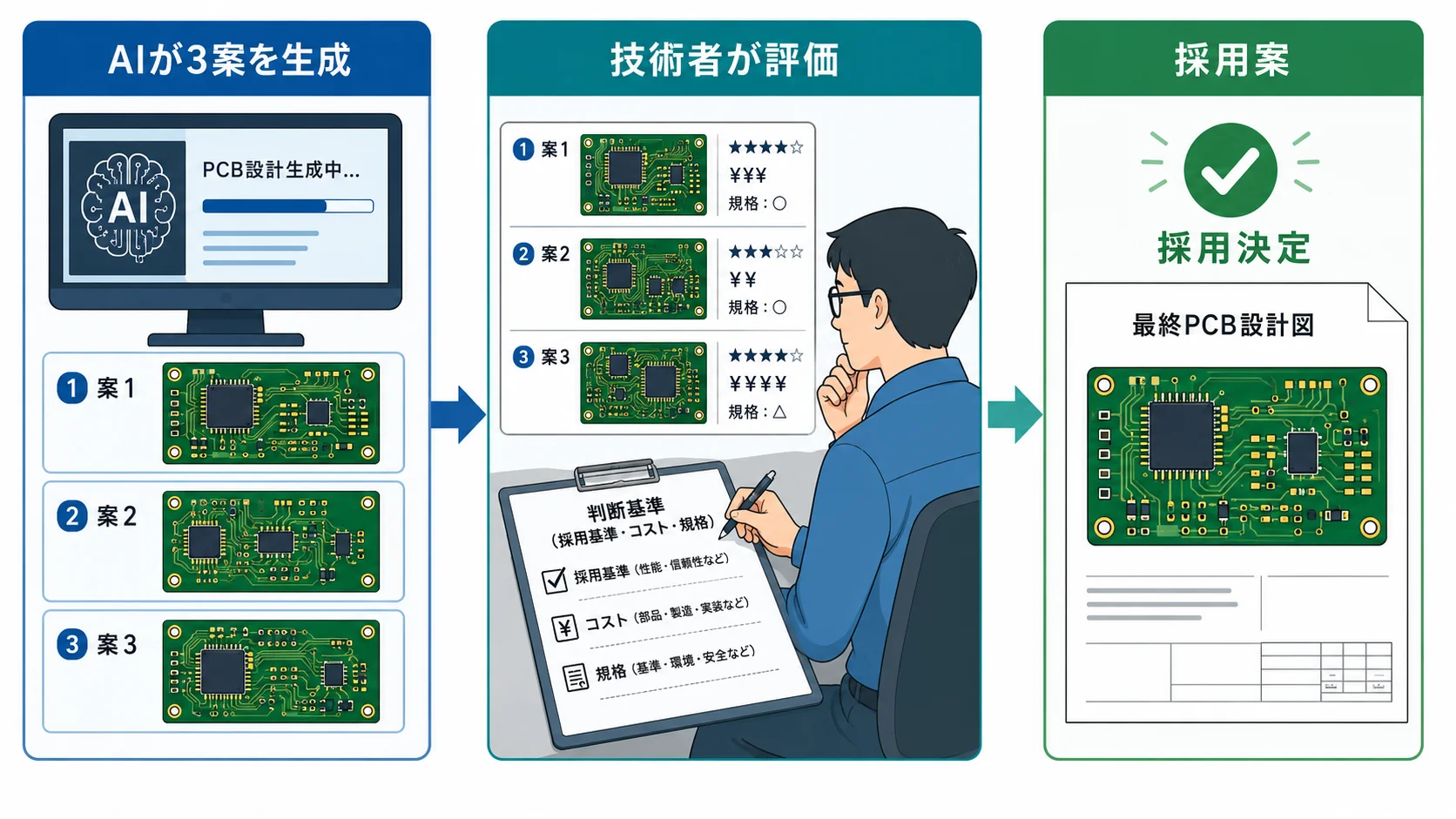

AIが複数の設計案を生成し、明文化された判断基準でエンジニアが選ぶフローが重要
まとめ
電気設計へのAI活用は、「仕様書の初稿生成」という地味な一歩から始められる。Cadenceのデータが示すように、3日かかる部品配置が75分に短縮されるインパクトは、専任チームがなくても中小電機メーカーにとっても現実のものになりつつある。
ただし、AIを使いこなすには技術力より先に「判断基準の整備」が必要だ。AIが設計案を出したとき、誰が、何を根拠に採否を決めるか——この問いに今のうちに答えを用意しておくことが、AI導入の最初の本質的な仕事になる。
判断基準の整備は時間がかかるが、試すことは今日から始められる。まず明日できることは1つだ。現在の設計フローで「仕様書の初稿作成」にかかっている時間を計測し、ChatGPTに過去の仕様書フォーマットを与えて初稿を生成させてみる。それが電気設計のAI活用の出発点になる。
